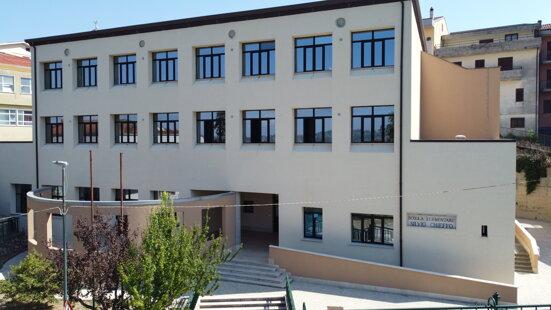

Scuola elementare SILVIO CHIEFFO
San Mango Sul Calore (AV)
TIPOLOGIA INTERVENTO: Miglioramento sismico - RINFORZO DI PILASTRI, NODI TRAVE -PILASTRO E SETTI IN CALCESTRUZZO ARMATO
LOCALITA' CANTIERE: San Mango Sul Calore (AV)
LAVORI DI RISTRUTTURAZIONE COMINCIATI NELL'ANNO: 2023
LAVORI DI RISTRUTTURAZIONE TERMINATI NELL'ANNO: 2024
IMPRESE ESECUTRICI: Richiedi maggiori info
PROGETTISTA: Richiedi maggiori info
DIRETTORE DEI LAVORI: Richiedi maggiori info
COMMITTENTE: Comune di San Mango Sul Calore
COORDINATORE MAPEI: Ing. Giovanni Maiorano
DETTAGLI DELL'INTERVENTO:
FRP System
I sistemi Fiber Reinforced Polymers, comunemente denominati FRP o materiali fibrorinforzati a matrice polimerica, costituiscono una vasta gamma di materiali compositi costituiti da una matrice polimerica di natura organica (resina
epossidica) con la quale viene impregnato un rinforzo in fibra lunga e continua di elevate proprietà meccaniche, tipicamente di carbonio o vetro. Sono utilizzati per il rinforzo e l’adeguamento statico e sismico di strutture in calcestruzzo armato, normale e precompresso, acciaio, muratura e legno.
Per il rinforzo dei pilastri si proceduto nel modo seguente:
- E' stato applicato sulle superfici da rinforzare il primer epossidico bicomponente;
- Si è proceduto a stendere a spatola, sul primer fresco, soltanto dove necessario, uno strato uniforme di 1,0-1,5 mm di stucco epossidico bicomponente;
- E' stato applicato sullo stucco epossidico fresco, uno strato di resina epossidica fluida per l’impregnazione dei tessuti:
- Dopo aver tagliato il tessuto nella lunghezza desiderata lo stesso è stato applicato sullo strato di resina fresca ed è stato poi passato con l'apposito rullo al fine di eliminare eventuali bolle d’aria; E' stato utilizzato un tessito in fibra di carbonio ad alta resistenza e con elevato modulo elastico, del peso di 300gr/mq;
- E' stato applicato il secondo strato di resina epossidica ed infine si è proceduto con lo spagliare con sabbia di QUARZO 1,2 asciutta a rifiuto la resina fresca.
Per il rinforzo dei setti si proceduto nel modo seguente:
- E' stato applicato sulle superfici da rinforzare il primer epossidico bicomponente;
- Si è proceduto a stendere a spatola l'adesivo a base di resine epossidiche, di consistenza tissotropica, esente da solventi, per l’impregnazione e l’incollaggio con “sistema a secco” dei tessuti in fibra di carbonio;
- Dopo aver tagliato il tessuto nella lunghezza desiderata lo stesso è stato applicato sullo strato di resina fresca ed è stato poi rullato con l'apposito rullo al fine di eliminare eventuali bolle d’aria; E' stato utilizzato un tessuto bidirezionale bilanciato in fibra di carbonio ad alta resistenza con elevato modulo elastico, del peso di 300 g/mq;
- E' stato applicato il secondo strato di resina epossidica ed infine si è proceduto con lo spagliare con sabbia di QUARZO 1,2 asciutta a rifiuto la resina fresca.
Infine si è proceduti alla realizzazione dell'isolamento termico a cappotto completato con un rivestimento ai silicati a spessore per esterni, ad elevata traspirabilità e riempimento a norma DIN 18363, previa applicazione di idoneo primer.
Approfondimenti tecnici del progetto
RINFORZO PER AZIONI FUORI E NEL PIANO CON FRP
Podotti utilizzati per il progetto
PLANITOP HDM MAXI
Malta cementizia premiscelata bicomponente, a base di leganti a reattività pozzolanica, fibrorinforzata ad elevata duttilità, per il rinforzo strutturale “armato”.
MAPEWRAP PRIMER 1
Primer epossidico bicomponente specifico per il sistema MAPEWRAP
MAPEWRAP 11
Stucco epossidico bicomponente con normali tempi di presa, a consistenza tissotropica, per la regolarizzazione delle superfici in calcestruzzo e per l’incollaggio strutturale.
MAPEWRAP 31
Adesivo epossidico bicomponente di media viscosità per l’impregnazione con “sistema a secco” dei tessuti MAPEWRAP.
MAPEWRAP C UNI AX 300/40
Tessuto in fibra di carbonio ad alta resistenza con elevato modulo elastico.
QUARZO 1.2
Sabbia silicea a granulometria controllata per favorire l’adesione su resine o primer epossidici.
SILEXCOLOR BASE COAT
Fondo a base di silicati pigmentato, per interni ed esterni, uniformante, riempitivo con elevata traspirabilità a norma DIN 18363.
SILEXCOLOR TONACHINO
Rivestimento ai silicati a spessore per esterni ed interni, ad elevata traspirabilità e riempimento a norma DIN 18363.
